وصلة كابل EMC: ضمان التدريع الموثوق به في الأتمتة الصناعية

أدى التقدم السريع في التصنيع الذكي والأتمتة الصناعية إلى زيادة الطلب على الموثوقية الكهربائية وسلامة الإشارة والسلامة التشغيلية. وفي هذه النظم البيئية المترابطة، أصبح الحفاظ على التوافق الكهرومغناطيسي (EMC) مهمة هندسية حاسمة. تلعب EMC Cable Gland دورًا حيويًا في تحقيق هذا الهدف، حيث تم تصميمها لتوفير حماية قوية وأداء تأريض في البيئات التي تكون فيها الضوضاء الكهرومغناطيسية والتداخل عالي التردد ثابتًا. بفضل هيكل الحماية المتقدم بزاوية 360 درجة، والمواد الموصلة، ومسارات التأريض المحسنة، يضمن هذا المكون أنظمة اتصالات مستقرة، ويحمي الإلكترونيات الحساسة، ويعزز مرونة النظام بشكل عام.

فهم التوافق الكهرومغناطيسي ومبادئ التدريع

يشير التوافق الكهرومغناطيسي (EMC) إلى قدرة المعدات الكهربائية والإلكترونية على العمل بشكل صحيح في بيئة كهرومغناطيسية دون التسبب في تداخل مع الأنظمة الأخرى. مع تزايد ترابط الشبكات الصناعية - مع أنظمة التحكم، والوحدات الروبوتية، وأجهزة الاستشعار التي تتبادل كميات كبيرة من البيانات - يستمر خطر التداخل الكهرومغناطيسي (EMI) في الارتفاع. يمكن أن ينشأ مثل هذا التداخل من محركات عالية الطاقة، أو محولات التردد، أو أجهزة الإرسال اللاسلكية، أو تبديل مصادر الطاقة.

تكمن مبادئ الحماية في قلب حماية التوافق الكهرومغناطيسي (EMC). يعكس الدرع المصمم جيدًا الطاقة الكهرومغناطيسية أو يمتصها، مما يمنعها من الدخول إلى الدوائر الحساسة أو الهروب منها. لا يعتمد التدريع الفعال على المواد الموصلة المستخدمة فحسب، بل يعتمد أيضًا على التصميم الميكانيكي الدقيق للحفاظ على الاستمرارية الكهربائية. غالبًا ما تكون نهايات الكابلات هي الحلقة الأضعف في سلسلة الحماية، حيث يمكن أن تؤدي التوصيلات الضعيفة أو التأريض إلى إنشاء مسارات تسرب تؤثر على الأداء.

تعالج غدد كبلات EMC هذا التحدي بفعالية. ومن خلال إنشاء اتصال محيطي 360 درجة بين درع الكابل وجسم الغدة، فإنها توفر حماية كهرومغناطيسية سلسة. يمنع هذا التدريع المستمر الطاقة عالية التردد من الإشعاع أو اختراق نقطة دخول الكابل، مما يحافظ على سلامة الإشارة حتى في المجالات الكهرومغناطيسية القوية.

حماية 360 درجة: جوهر حماية EMC

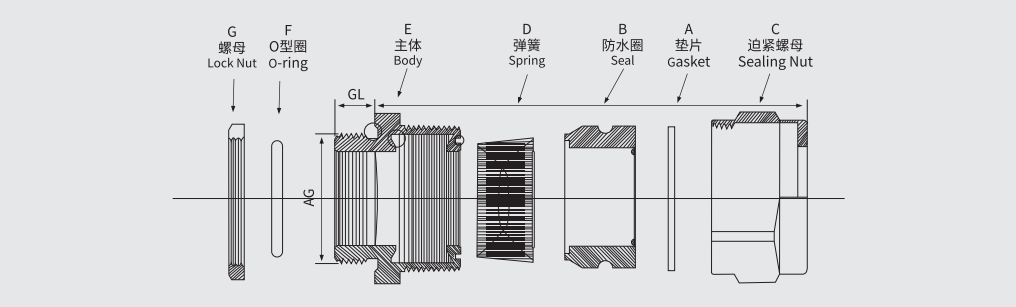

يضمن مفهوم الحماية بزاوية 360 درجة أن يشكل جديلة الكابل وجسم الغدة اتصالاً كهربائيًا محيطيًا كاملاً. على عكس النهايات الجزئية أو النقطية، فإن هذا التكوين يزيل انقطاعات المعاوقة ويقلل من خسائر الانعكاس. يضمن التصميم الميكانيكي لحشوة EMC ضغطًا موحدًا على طبقة التدريع، مما يحافظ على ضغط اتصال ثابت حتى في ظل الاهتزاز أو الضغط الميكانيكي.

يحقق هذا التدريع الشامل هدفين رئيسيين:

1. استمرارية التوصيل المحسنة - ضمان مسار منخفض المقاومة للتيارات الكهرومغناطيسية وتقليل تشويه الإشارة.
2. قمع التداخل الفعال - يوفر تغطية كاملة تمنع كلاً من الاضطرابات المشعة والموصلة من مصادر عالية التردد.

تتضمن العديد من غدد EMC حلقات مانعة للتسرب مصنوعة من اللدائن الموصلة، وتجمع بين الحماية الكهرومغناطيسية وحماية البيئة. يضمن هذا الهيكل ثنائي الطبقة المتانة في البيئات الصناعية الصعبة، حيث يقاوم الغبار والزيوت والرطوبة مع الحفاظ على الأداء الكهربائي.

الحد من الضوضاء الكهرومغناطيسية في الأتمتة الصناعية

تعتمد أنظمة الأتمتة الصناعية على الاتصال المستمر بين وحدات التحكم وأجهزة الاستشعار والمحركات والروبوتات. ومع ذلك، غالبًا ما تعمل هذه الأنظمة جنبًا إلى جنب مع المعدات الكهربائية الثقيلة التي تولد ضوضاء كهرومغناطيسية. وبدون التحكم المناسب، يمكن أن يؤدي هذا التداخل إلى تشويه الإشارات أو التسبب في قراءات غير دقيقة أو حدوث خلل في النظام.

يمكن أن يؤدي تركيب وصلات كبلات EMC عند نقاط دخول الكبلات إلى تقليل انتشار الضوضاء الكهرومغناطيسية بشكل كبير. تعمل هذه الغدد، باعتبارها خط الدفاع الأول، على تحويل التيارات المستحثة مباشرة إلى هيكل التأريض للمعدات. عند دمجها مع الكابلات ومكونات التصفية المحمية بشكل صحيح، فإنها تشكل شبكة حماية EMC شاملة.

بالإضافة إلى التحكم في التداخل الثابت، تتعامل وصلات كبلات EMC أيضًا مع تقلبات الضوضاء الديناميكية الموجودة في البيئات ذات المحركات ذات التردد المتغير أو المحركات عالية السرعة. تضمن موصليتها العالية وثباتها الميكانيكي أداء حماية ثابتًا على الرغم من التغيرات في درجات الحرارة أو الحركة الميكانيكية - وهو أمر أساسي لموثوقية التشغيل على المدى الطويل.

التصنيع الذكي والطلب على حلول EMC الموثوقة

يمثل التصنيع الذكي تكامل الأتمتة وتحليلات البيانات والاتصالات الرقمية. تمتلئ المصانع الحديثة بالأجهزة الذكية التي تنقل البيانات التشغيلية للصيانة التنبؤية وتحسين الإنتاج والتشخيص عن بعد. وتعتمد هذه النظم البيئية الرقمية بشكل كبير على الاتصالات الإلكترونية الموثوقة، مما يجعل إدارة التوافق الكهرومغناطيسي أمرًا بالغ الأهمية.

تعتمد الأنظمة اللاسلكية وأجهزة استشعار إنترنت الأشياء ووحدات التحكم القائمة على الذكاء الاصطناعي على تبادل واضح للبيانات عبر نطاقات تردد مختلفة. ومع ذلك، فإن الوجود المتزايد لاتصالات الترددات الراديوية (RF) يخلق بيئات كهرومغناطيسية معقدة بشكل متزايد. في ظل كثافة التردد اللاسلكي العالية هذه، حتى عيوب التدريع البسيطة يمكن أن تؤدي إلى تدهور الأداء.

تحافظ وصلات كبلات EMC على سلامة البيانات بشكل متسق عبر هذه الشبكات. إنها توفر التثبيت الميكانيكي والختم الكهرومغناطيسي، مما يسمح بتوجيه الكابل المرن دون المساس بالحماية. يتيح تصميمها المدمج تركيبها في لوحات التحكم عالية الكثافة، والآلات المعيارية، والمرفقات المدمجة - وهي متطلبات بالغة الأهمية لأنظمة التشغيل الآلي الموفرة للمساحة.

التحديات البيئية القاسية والتطبيقات الصناعية عالية الترددات اللاسلكية

تعمل المنشآت الصناعية، مثل خطوط تجميع السيارات، ومصافي البتروكيماويات، وغرف أشباه الموصلات النظيفة، في ظل ظروف قاسية. تشكل درجات الحرارة المرتفعة والاهتزاز والرطوبة والإشعاع تحديات للأنظمة الإلكترونية.

في بيئات التردد اللاسلكي عالية الكثافة، يمكن أن تخترق المجالات الكهرومغناطيسية القوية نقاط الدخول ذات الحماية الضعيفة، مما يتسبب في فقدان البيانات أو تعطل المعدات. تتصدى غدد كبلات EMC لهذا التهديد من خلال الحفاظ على مسارات موصلة مستمرة، وتحويل التيارات عالية التردد بأمان إلى نظام التأريض. تعمل هذه الآلية على تثبيت إشارات التحكم في البيئات التي تحتوي على معدات اللحام أو أجهزة استشعار الرادار أو أنظمة اتصالات 5G.

يتم تصنيع غدد الختم EMC المتقدمة من مواد مثل النحاس المطلي بالنيكل أو الفولاذ المقاوم للصدأ، مما يوفر الموصلية ومقاومة التآكل. بالنسبة للتطبيقات التي تتطلب النظافة والحماية الكهرومغناطيسية - مثل مصانع معالجة الأدوية أو الأغذية - تضمن الأسطح الملساء ومكونات الختم غير السامة الامتثال لمعايير النظافة.

التكامل مع بنيات الأتمتة الذكية

تعتمد المصانع الحديثة على أنظمة التحكم الموزعة، حيث تتواصل أنظمة فرعية متعددة من خلال بروتوكولات Ethernet الصناعية أو PROFINET أو fieldbus. تعتمد موثوقية الشبكة على الحفاظ على مسارات إشارة نظيفة ومستقرة. تضمن غدد كابل EMC الحماية المستمرة من الكابل إلى مبيت التحكم، مما يحافظ على السلامة المحتملة لمرجع الإشارة.

عند دمجها مع تقنيات المراقبة الذكية، يمكن أن تدعم غدد EMC التشخيص التنبؤي. يمكن لأجهزة الاستشعار المدمجة في العبوات مراقبة مقاومة التأريض، والاهتزاز، ودرجة الحرارة، وتنبيه المهندسين إلى التدهور المحتمل في أداء الحماية. يتوافق هذا النهج الاستباقي مع فلسفة الصناعة 4.0، حيث تعمل الصيانة التنبؤية على تقليل وقت التوقف عن العمل وتعزيز السلامة التشغيلية.

التصميم الهندسي لتحقيق الكفاءة والأداء طويل الأمد

يتطلب التصميم للحصول على أداء EMC موثوق به استراتيجية شاملة تتجاوز غدة الكابل نفسها. يضمن الاستخدام الصحيح لمواد التصفية والتأريض والحماية التعاون الفعال بين الأنظمة الفرعية. تعمل غدد كبلات EMC كنقطة اتصال حرجة بين الحماية الميكانيكية والتحكم الكهرومغناطيسي. يدعم هيكلها المعياري التجميع السريع، والاستبدال الميداني، وأداء التدريع المتسق - وهو مثالي للمصنعين الذين يبحثون عن الكفاءة دون المساس بالجودة.

مع استمرار تقدم الأتمتة، ستتطلب التخطيطات المدمجة ومعدلات البيانات الأعلى وزيادة التعرض للترددات اللاسلكية حلول EMC أكثر تطورًا. يستكشف المهندسون أنظمة غدة الكابلات الهجينة التي تدمج تصفية الإشارة، والحماية من زيادة التيار، ومواد التدريع التكيفية للاستجابة ديناميكيًا للظروف الكهرومغناطيسية المتغيرة. تعمل هذه التطورات على تشكيل مستقبل البنية التحتية الصناعية لـ EMC.

تطبيقات صناعية واسعة النطاق

من الروبوتات إلى أنظمة الطاقة المتجددة، يتم تطبيق وصلات كابلات EMC عبر قطاعات متنوعة. وفي توربينات الرياح، تحمي أنظمة التحكم من الزيادات المفاجئة وتداخل الترددات اللاسلكية الناجم عن البرق. وفي أنظمة اتصالات السكك الحديدية، تحافظ على إرسال الإشارات دون انقطاع على الرغم من المجالات المغناطيسية الصادرة عن محركات الجر. في أنظمة اللوجستيات والتعبئة الآلية، تعمل على استقرار تدفق البيانات بين أجهزة الاستشعار ووحدات التحكم أثناء العمليات عالية السرعة.

بالنسبة للمنشآت التي تتبنى التحول الرقمي، تعد وصلات كابلات EMC عنصرًا أساسيًا في استراتيجيات الاستدامة والموثوقية - مما يتيح التشغيل المستمر، وتقليل تكاليف الصيانة، وحماية المعدات من الضغط الكهرومغناطيسي.

شركة Zhejiang Hongjuesi Connector Co., Ltd.: تطوير تكنولوجيا غدة الكابلات EMC

Zhejiang Hongjuesi Connector Co., Ltd. هي شركة رائدة متخصصة في غدد الكابلات ذات التصميم الدقيق، بما في ذلك حلول التوافق الكهرومغناطيسي المتقدمة (EMC). ومن خلال القدرات الهندسية القوية ومراقبة الجودة الصارمة، تتوافق منتجات الشركة مع معايير EMC والسلامة الدولية. توفر وصلات كبلات EMC الخاصة بها أداءً استثنائيًا للحماية بزاوية 360 درجة، ومواد مقاومة للتآكل، وختمًا بيئيًا موثوقًا - وهو مثالي للمصانع الذكية وأنظمة الطاقة وخطوط الإنتاج الآلية.
