EMC كابل الغدة-Zhejiang HJSI Connector Co., Ltd.

الخطوط العريضة

مواصفات الخيط: خيط M متري.

مادة المنتج: الأجزاء C وE مصنوعة من النحاس المطلي بالنيكل، وD مصنوع من الفولاذ المقاوم للصدأ، وB وF مصنوعان من مطاط السيليكون المقاوم للشيخوخة، وA مصنوع من رباعي فلورو إيثيلين.

شهادة المنتج: CE، EX، ROHS.

مستوى الحماية: ضمن نطاق الحربة المحدد، استخدم حلقة 0 مقاومة للماء وحلقة تثبيت لتشديد رأس الشد، للوصول إلى IP68.

درجة حرارة التشغيل: من 40 درجة مئوية إلى 150 درجة مئوية درجة مثبطات اللهب: 94V-0 (GB/T2408-2008).

ميزات المنتج:

1. استخدم حشية PTFE لتقليل الاحتكاك بين السطح المطاطي والسطح المعدني وإطالة عمر الخدمة.

2. باستخدام التدريع الزنبركي، يكون سطح التلامس التدريعي كبيرًا وكفاءة التثبيت عالية.

3. المطاط الداخلي مصنوع من السيليكون، مما يسمح للمنتج بالعمل بشكل طبيعي في الطقس البارد للغاية.

4. هذا المنتج يحقق إحكام التلامس بين حلقة التثبيت وسطح الكابل، مما يمكن أن يمنع الكابل بشكل فعال من دخول المحرك أو جهاز التحكم في حالة تلفه.

الجسم والجوز اختياري: النحاس المطلي بالنيكل والفولاذ المقاوم للصدأ.

الخدش: PA6 مع مثبطات اللهب (رقم ملف UL: E240925) الختم والغسالة: TPE.

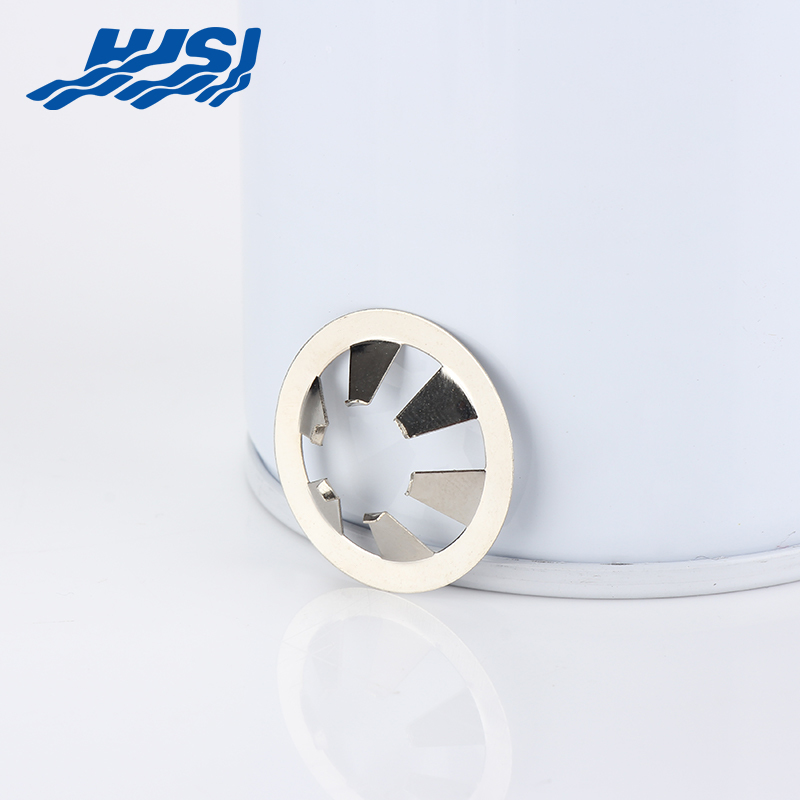

الاتصال الربيع: الفولاذ المقاوم للصدأ.

تصنيف IP: IP68 إلى EN60529.

درجة الحرارة المحيطة: -40~C إلى 150°C.

موضوع الإدخال: متري، PG، NPT، G.

طول الخيط: قياسي، متوفر لفترة أطول حسب الطلب.

تخفيف الضغط: Acc. إلى إن 50262.

الملحق: تأتي الغدة مع صامولة قفل، وختم إدخال، وحشية.

الموافقات: CE، RoHS، الوصول.

مزايا غدة كابل EMC
1. خيارات المواد المتفوقة
إحدى المزايا المهمة لـ EMC Cable Gland هي تركيبتها المادية المتنوعة. يمكن تصنيع الجسم والجوز من النحاس المطلي بالنيكل أو الفولاذ المقاوم للصدأ، مما يوفر المتانة ومقاومة التآكل. يتيح هذا الاختيار للمستخدمين اختيار المادة المناسبة بناءً على الظروف البيئية واحتياجات التطبيق المحددة.

2. تصنيف IP عالي
مع تصنيف IP68 وفقًا للمعيار EN60529، توفر وصلة كابل EMC حماية استثنائية ضد دخول الغبار والماء. يضمن هذا المستوى العالي من الغلق بقاء الكابلات فعالة حتى في الأماكن الخارجية القاسية أو المناطق المعرضة للرطوبة، مما يجعلها مثالية لمختلف التطبيقات.

3. مرونة درجة الحرارة
تم تصميم EMC Cable Gland للعمل في درجات حرارة قصوى تتراوح من -40 درجة مئوية إلى 150 درجة مئوية. هذه الميزة تجعلها مناسبة لبيئات متنوعة، من المناخات الباردة إلى الأماكن الصناعية ذات درجات الحرارة العالية. وتضمن هذه المرونة طول العمر والموثوقية وتكاليف الصيانة والاستبدال.

نقاط بيع غدة كابل EMC
1. المخالب المثبطة للهب
إن مخلب غدة كابل EMC مصنوع من PA6 مع خصائص مثبطات اللهب (رقم ملف UL: E240925). وهذا يعزز السلامة في البيئات التي تشكل فيها مخاطر الحرائق مصدر قلق، مما يجعله خيارًا مفضلاً للتطبيقات المهمة في صناعات مثل النفط والغاز والاتصالات والتصنيع.

2. تخفيف الضغط الشامل
نقطة بيع أخرى هي ميزة تخفيف الإجهاد، والتي تتوافق مع معايير EN 50262. هذا الجانب من غدة الكابل الكهرومغناطيسي يضمن الحفاظ على سلامة الكابل، والحد من خطر تلف الكابل بسبب الإجهاد الميكانيكي. هذا مهم بشكل خاص في البيئات الديناميكية حيث الكابلات كثيرا ما تنقل أو تعدل.

3. شمولية الملحقات
يتم بيع وصلة كابل EMC مع الملحقات الأساسية، بما في ذلك صامولة القفل، وختم الإدخال، والحشية. لا تعمل هذه الشمولية على تبسيط عملية التثبيت فحسب، بل تعمل أيضًا على تحسين الوظيفة العامة للغدة. ومن خلال توفير جميع المكونات الضرورية، يوفر المستخدمون الوقت والجهد أثناء الإعداد.

تطبيقات EMC كابل الغدة

1. المعدات الصناعية

تستخدم غدة الكابل الكهرومغناطيسي على نطاق واسع في المعدات الصناعية حيث إدارة الكابل الموثوق بها أمر بالغ الأهمية. إن قدرته على تحمل الظروف القاسية وتوفير مانع تسرب فائق يجعله خيارًا ممتازًا للآلات في مصانع التصنيع والمعالجة.

2. الاتصالات السلكية واللاسلكية

في قطاع الاتصالات السلكية واللاسلكية، يضمن EMC Cable Gland أن الكابلات محمية من العوامل البيئية. وخصائصه المثبطة للهب وتصنيفه IP68 تجعله مناسباً للمنشآت الخارجية، مما يوفر حلاً موثوقا لشبكات الاتصالات.

3. المواصلات

كما يتم استخدام كابل غلاند EMC في تطبيقات النقل، ولا سيما في المركبات وأنظمة السكك الحديدية. وقدرته على التكيف مع تقلبات درجات الحرارة والرطوبة تضمن بقاء الوصلات الكهربائية آمنة، وهو أمر حيوي لسلامة وكفاءة أنظمة النقل.

4. الطاقة المتجددة

يستفيد قطاع الطاقة المتجددة، وخاصة في أنظمة الطاقة الريحية والشمسية، من استخدام كابل غلاند. وتساعد مواده المعمرة وقدرات الإغلاق الفعالة على حماية الاتصالات الحيوية من الإجهاد البيئي، وبالتالي ضمان موثوقية أنظمة إنتاج الطاقة.

خاتمة

وباختصار، فإن شركة كيبل غلاند التابعة لشركة EMC هي حل قوي لمختلف الصناعات، حيث تقدم مزايا متعددة مثل المواد الفائقة، وتصنيفات عالية لبروتوكول الإنترنت، وسمات مثبطة للهب. إن شمولية ملحقاتها وامتثالها للمعايير الأساسية يجعلها خيارا مفضلا للتطبيقات في قطاعات الصناعة والاتصالات والنقل والطاقة المتجددة. مع نطاق درجة الحرارة التشغيلية وقدرات الإغلاق الاستثنائي، يبرز كابل غلاند كخيار أساسي لإدارة الكابلات بشكل موثوق.

رقم الجزء	مقاس	نطاق الكابل (مم)	دو (مم)	طول الخيط "GL" (مم)	طول النتوء "H" (مم)	حجم مفتاح البراغي (مم)	ضياء الخيط "AG" (مم)
HJSI-EMC-M12-6.5	M12×1.5	3-6.5	2.5-5.5	6.5/10	19	14	11.8
HJSI-EMC-M12-5	M12×1.5	2-5	2.5-5.5	6.5/10	19	14	11.8
HJSI-EMC-M16-8	M16×1.5	4-8	3.5-8	6/10	21	19	15.8
HJSI-EMC-M16-6	M16×1.5	2-6	3.5-8	6/10	21	19	15.8
HJSI-EMC-M16-10	M16×1.5	5-10	3.5-9	6/10	22	20	15.8
HJSI-EMC-M20-12	M20×1.5	6-12	6-10	6/10	23	22	19.8
HJSI-EMC-M20-9	M20×1.5	5-9	5-8	6/10	23	22	19.8
HJSI-EMC-M20-14	M20×1.5	10-14	7-12	6/10	24	24	19.8
HJSI-EMC-M25-18	M25×1.5	13-18	10-16	7/12	29	30	24.8
HJSI-EMC-M25-16	M25×1.5	9-16	10-14	7/12	29	30	24.8
HJSI-EMC-M32-25	M32×1.5	18-25	16-21	8/12	31	40	31.8
HJSI-EMC-M32-20	M32×1.5	13-20	16-21	8/12	31	40	31.8
HJSI-EMC-M40-32	M40×1.5	22-32	24-30	8/15	37	50	39.8
HJSI-EMC-M40-26	M40×1.5	20-26	18-24	8/15	37	50	39.8
HJSI-EMC-M50-38	M50×1.5	32-38	38-25	15/9	37	57	49.8
HJSI-EMC-M50-31	M50×1.5	25-31	38-25	15/9	37	57	49.8
HJSI-EMC-M63-44	M63×1.5	37-44	33-41	10/15	38	68	62.8
HJSI-EMC-M63-35	M63×1.5	29-35	33-41	10/15	38	68	62.8
HJSI-EMC-M75-56	M75×1.5	48-56	46-53	15/20	40	81	74.8
HJSI-EMC-M75-48	M75×1.5	41-48	46-53	15/20	40	81	74.8
HJSI-EMC-M85-70	M85×2.0	62-70	60-67	15/20	42	95	84.8
HJSI-EMC-M85-64	M85×2.0	54-64	60-67	15/20	42	95	84.8

رقم الجزء	مقاس	نطاق الكابل (مم)	دو (مم)	طول الخيط "GL" (مم)	طول النتوء "H" (مم)	حجم مفتاح البراغي (مم)	الموضوع ضياء 'AG (مم)
HJSI-EMC-PG7-6.5	PG7	3-6.5	2.5-5.5	5/10	19	14	12.3
HJSI-EMC-PG7-5	PG7	2-5	2.5-5.5	5/10	19	14	12.3
HJSI-EMC-PG9-8	PG9	4-8	3.5-8	6/10		17	15.3
HJSI-EMC-PG9-6	PG9	2-6	3.5-8	6/10	21	17	15.3
HJSI-EMC-PG11-10	PG11	5-10	3.5-9	6/10	22	20	18.3
HJSI-EMC-PG11-7	PG11	3-7	3.5-9	6/10	22	20	18.3
HJSI-EMC-PG13.5-12	PG13.5	6-12	6-10	6.5/10	23	22	20.2
HJSI-EMC-PG13.5-9	PG13.5	5-9	6-10	6.5/10	23	22	20.2
HJSI-EMC-PG16-14	PG16	10-14	6-10	6.5/10	24	24	22.3
HJSI-EMC-PG16-12	PG16	7-12	6-10	6.5/10	24	24	22.3
HJSI-EMC-PG21-18	PG21	13-18	10-16	7/12	29	30	28.3
HJSI-EMC-PG21-16	PG21	9-16	10-16	712	29	30	28.3
HJSI-EMC-PG29-25	PG29	18-25	16-21	8/12	31	40	37.0
HJSI-EMC-PG29-20	PG29	13-20	16-21	8/12	31	40	37.0
HJSI-EMC-PG36-32	PG36	22-32	24-30	8/15	37	50	47.0
HJSI-EMC-PG36-26	PG36	20-26	24-30	8/15	37	50	47.0
HJSI-EMC-PG42-38	PG42	32-38	28-35	15/9	37	57	54.0
HJSI-EMC-PG42-31	PG42	25-31	28-35	15/9	37	57	54.0
HJSI-EMC-PG48-44	PG48	37-44	31-41	10/15	38	64	59.6
HJSI-EMC-PG48-35	PG48	29-35	31-41	10/15	38	64	59.6
